Huananzhi — материнские платы 2011-3
Huananzhi Gaming X99-TF
Huananzhi Gaming X99-TF
Одна из самых популярных моделей от Huananzhi, отличительной особенностью которой является современный дизайн, что ранее было не очень популярно у китайцев. Одна из лучших плат для данного сокета (в Китае).
Характеристики материнской платы Huananzhi Gaming X99-TF
Вторым отличием стало то, что здесь установлено по 4 слота как DDR3(серые), так и DDR4(черные).
Десктопная DDR4, на 8 банков памяти работать на данной плате не будет! Лучше обратить внимание на серверную память!
Макс.объём оперативной памяти DDR3 или DDR4 равен 128 Gb.
Макс. скорость оперативной памяти:
- для DDR3 — 1866 МГц (*можно разогнать до 2133 МГц)
- для DDR4 — 2400 МГц
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.
- DDR4 ECC Reg: Первый вариант, второй вариант.
*Установить частоту оперативной памяти DDR3 на 2133 МГц возможно следующим образом:
Ещё одна необычная особенность этой материнской платы — два кулера, установленные в радиатор над VRM.
- В Bios нужно сбросить настройки (нажав F9) или в «Save & Exit»
- Нужно зайти в IntelRCSetup, затем в Memory Configuration, где теперь вместо «DDR3 Voltage Level» можно увидеть «Memory Frequency», здесь и ставим частоту
- Совершив изменения, нужно в «Memory Timings» поменять auto на manual.
- Сохраняемся и нажимаем перезагрузку.
- После чего заходим в Bios и устанавливаем тайминги.
Использовать оба типа памяти не получится.
Как и не получится совместить планки оперативной памяти для домашнего компьютера и ECC REG.
Так же стоит учитывать что только один слот M2 NVMe работает на скорости x4, второй работает на скорости x2.

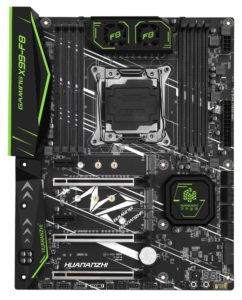

Huananzhi X99-F8
Huananzhi X99-F8
Пожалуй, одно единственное серьёзное отличие (если не брать во внимание изменившийся дизайн) от предыдущей материнской платы Huananzhi Gaming X99-TF — это слоты только для DDR4.
В остальном — это та же материнская плата с теми же характеристиками:
Характеристики материнской платы HUANANZHI X99-F8
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.).
Huananzhi X99-T8
Huananzhi X99-T8
Перед нами очередная вариация материнской платы Huananzhi Gaming X99-TF. В этот раз отличия состоят в поддерживаемой памяти (только DDR3) и ограниченным списком поддерживаемых процессоров.
В остальном все характеристики идентичны.
Характеристики материнской платы Huananzhi X99-T8
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.).
HUANANZHI X99-AD3
HUANANZHI X99-AD3
Модель Huananzhi X99-AD3 является прародителем Huananzhi X99-T8 и имел несколько детских болезней, от которых более современные модели были уже избавлены. Однако, в 3 ревизии Huananzhi X99-AD3 их уже устранили, сегодня мы о ней и поговорим. Её характеристики:
Характеристики материнской платы HUANANZHI X99-AD3
Работать данная материнская плата может только с модулями памяти DDR3, имея 4 слота для них.
Максимальная скорость оперативной памяти — 1866 МГц (в bios есть настройка значений выше, но работать по факту она не будет выше 1866 МГц).
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.
В остальном, заметные отличия последней ревизии от Huananzhi X99-T8 отсутствуют.
Huananzhi X99-8M
Huananzhi X99-8M
Huananzhi X99-8M — на сегодняшний день одна из двух моделей от Huananzhi для данной платформы в форм-факторе mATX. На ней установлено всего два канала памяти и её используют для сборки миниатюрных ПК.
Характеристики материнской платы Huananzhi X99-8M
Так же нужно упомянуть что частота памяти, с которой будет работать материнская плата зависит от процессора, который будет интегрирован.
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.
В остальном же, все характеристики памяти и условия работы с ней не отличаются от аналогичных в других материнских платах этого бренда.
Huananzhi X99-8MD3
Huananzhi X99-8MD3
Данная модель выпускается в форм-факторе mATX и является вариацией Huananzhi X99-8M, однако с DDR3 в отличии от своего предшественника. Соответственно, теперь поддерживаются только процессоры, которые поддерживают оперативную память DDR3. В остальном отличия от прошлой модели отсутствуют.
Характеристики материнской платы Huananzhi X99-8MD3
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.
Huananzhi X99-T8D
Huananzhi X99-T8D
Huananzhi X99-T8D — пионер матплат от данного производителя с двумя сокетами на этой платформе. Работает только с оперативной памятью DDR3.
Характеристики материнской платы Huananzhi X99-T8D
Поддерживается четырехканальный режим работы оперативной памяти для каждого процессора.
Максимальная частота оперативной памяти не превышает 1866 МГц.
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.
Huananzhi X99-F8D
Huananzhi X99-F8D
Модель Huananzhi X99-F8D является вариацией модели Huananzhi X99-T8D, но уже работающую только с оперативной памятью DDR4.
Характеристики материнской платы Huananzhi X99-F8D
Если Вы используете только один процессор, то на данной материнской плате (в отличии от других с двумя сокетами) не нужно подводить питание к второму разъему процессора. С одним процессором все фунеции работают кроме одного из PCI-E x16.
Как и у своего собрата (Huananzhi X99-T8D), у данной модели есть полноценный четырехканальный режим работы оперативной памяти для каждого процессора.
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.
Десктопная DDR4, на 8 банков памяти работать на данной плате не будет! Лучше обратить внимание на серверную память!
Ещё одно отличие от Huananzhi X99-T8D кроется в настройках биос — пункт настройки таймингов есть в коде, но он недоступен.
Универсальная сборка на материнской плате Huananzhi X99-F8 + E5-Broadwell (V4), E5-Haswell (V3)
- Форм фактор ATX, 10-слойная печатная плата + 6-фазный источник питания.
- Поддержка процессора Intel Core 5 поколения 6 поколения 2011-3 серии v3/v4 (Haswell, Haswell-E, Broadwell)
- Благодаря мощной 6-фазной системы питания текущая нагрузка полностью сбалансирована, что делает офисные развлечения более удобными и более стабильными.
Данная материнская плата очень требовательна к качеству питания ,поэтому настоятельно рекомендуем серьёзно отнестись к приобретению блока питания с правильными показателями общего вольтажа под нагрузкой. Рекомендуем приобретать с уже проверенными блоками питания на этом сайте. По стандартам Intel ATX отклонение в напряжении до ±3% является допустимым, но некачественные БП могут далеко выходить за эти рамки, что существенно увеличивает риск выхода оборудования из строя.
|
Особенности: HUANANZHI X99 F8
|
Особенности: HUANANZHI X99 T8
|
Доступные драйвера для HUANANZHI X99-F8 / T8
- X99-F8 motherboard driver
- X99-F8 network card driver
- X99-F8 sound card driver
- X99-F8USB3.0 driver
- X99-F8IRST fast storage driver
Рекомендуемые к использованию накопители M.2 PCIe NVMe SSD интерфейс: PCI-E 3.0 x4
- SSD M.2 Samsung PM981 NVME
- SSD M.2 HIKVISION C2000 NVME
- SSD M.2 HP SSD EX900 NVME
- SSD M.2 Asgart NVME
- SSD M.2 Colorful CN600 NVME
Каждая материнская плата полностью протестирована в течении 6 часов под нагрузкой в OCCT Perestroika, AIDA64, Furmark! Мы гарантируем работоспособность каждой платы в момент продажи.
Jingsha — материнские платы 2011-3
Jingsha X99
Jingsha X99 V1.0
Данная модель является пионером фирмы Jingsha для данного сокета. Работает только с оперативной памятью DDR3, соответственно поддерживает только те процессоры, которые с ней работают.
Характеристики материнской платы Jingsha X99 V1.0
Главное отличие этой матплаты — восемь слотов оперативной памяти DDR3 (до 256GB).
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.
Таймингами оперативной памяти можно управлять если перепрошить Bios материнской платы на Bios от Huananzhi X99-TF.
Jingsha (или Kllisre) X99-D4
Jingsha (или Kllisre) X99-D4 (AD12-B v1.0)
Модель Jingsha (встречается и как Kllisre) X99-D4 (AD12-B v1.0) — это бюджетная материнская плата в форм-факторе mATX, работающая с DDR4.
Характеристики материнской платы Jingsha (или Kllisre) X99-D4 (AD12-B v1.0)
Из нюансов можно выделать необычное место M2 NVMe и M2 Wi-Fi, и отсутствие PS2.
По оперативной памяти — всё ровно так же, как и на всех остальных китайских материнских платах.
Десктопная DDR4, на 8 банков памяти работать на данной плате не будет! Лучше обратить внимание на серверную память!
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.
Bios так же можно перепрошить на биос от Huananzhi X99-TF, ровно как и прошлую модель. Однако здесь появляется глюк в виде датчика температуры процессора и матплаты, который начинает показывать неверные значения.
Jingsha X99-D8
Jingsha X99-D8
Jingsha X99-D8 (или AD12 v1.0) — модель начала 2020 и по сути, копия Jingsha x99 v1.0, разница только в том, что данная плата работает с DDR4.
Характеристики материнской платы Jingsha X99-D8
Главным отличием от других матплат — восемь слотов оперативной памяти DDR4 (до 256Gb). Похвастаться таким может разве что Huananzhi x99-f8.
Десктопная DDR4, на 8 банков памяти работать на данной плате не будет! Лучше обратить внимание на серверную память!
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.
Оперативная память может работать вплоть до 2400 МГц для процессоров линейки Xeon 1600, остальные могут работать максимум на частоте, которая прописана в спецификации процессоров.
Как и в случае с Jingsha X99, таймингами оперативной памяти можно управлять если перепрошить Bios материнской платы на Bios от Huananzhi X99-TF.
Jingsha X99-D8 Dual
Jingsha X99-D8 Dual
В начале 2020 появилась в продаже появилась материнская плата с двумя сокетами для платформы 2011-3 от Jingsha (модель X99-D8 Dual). Главная особенность — два сокета на одной платформе, в связи с чем, поддержка есть только процессоров 2600 и 4600 серий. Работает только с DDR4.
Характеристики материнской платы Jingsha X99-D8 Dual
Матплата, как уже упоминалось выше, работает с DDR4, всё как и у всех других китайских плат, никаких особенностей нет.
Десктопная DDR4, на 8 банков памяти работать на данной плате не будет! Лучше обратить внимание на серверную память!
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.
Kllisre X99 Dual
Kllisre X99 Dual
Данная матплата является вариацией материнской платы Jingsha X99-D8 Dual, только от бренда Kllisre. Те же 2 сокета, та же поддержка памяти DDR4.
Характеристики материнской платы Kllisre X99 Dual
Но есть и нюансы:
- Плохое качество сборки
- Двухканальные режим работы оперативной памяти
- Плохое охлаждение VRM
По оперативной памяти DDR4 — всё так же как и у Jingsha X99-D8 Dual. Никаких отличий.
Десктопная DDR4, на 8 банков памяти работать на данной плате не будет! Лучше обратить внимание на серверную память!
Купить оперативную память:
- DDR4 ECC Reg: Первый вариант, второй вариант.
На удивление, родной Bios поддерживает изменение таймингов памяти.
Совместимость с оперативной памятью
DDR4
К сожалению, не вся оперативная память совместима с системами LGA2011-3. Так, судя по всему, не будут работать десктопные DDR4 модули, содержащие 8 банков памяти. С ними загрузка останавливается на пост кодах 67 (b7) или 35 (53). Модули на 16 банков при этом работают исправно. Проблема в том, что определить такие модули на вид не получится, так как количество банков и количество чипов памяти могут не совпадать. Однако, известно, что точно не заработают модули с 4 чипами. Ранговость памяти значения не имеет, но при прочих равных лучше выбрать двухранговые, а не одноранговые модули, так как они покажут наиболее высокую производительность. При выборе модулей по 32 Гб стоит отказаться от четырехранговой памяти, подобные модули могут вовсе не заработать на китайских платах. Еще один нюанс — в spd должна быть записана информация для работы на поддерживаемой процессором частоте, в большинстве случаев это 2133 или 1866 Мгц.
Перед покупкой всегда проверяйте отзывы! Также не лишним будет написать продавцу, для какой платы вы приобретаете память. Китайцы, как правило, хорошо осведомлены о работе своих комплектующих в различных системах.
DDR3
К памяти стандарта DDR3 у платы претензий гораздо меньше. Работают как обычные, так и серверные модули. Единственное условие — не смешивать десктоп и ECC REG планки.
Работают серверные модули с ёмкостью вплоть до 32 Гб. Максимальный объём — 128 Гб (32Гб x 4).
Возможные проблемы и их решения
Приоритет заполнения слотов для памяти
Для успешного запуска необходимо занять как минимум один слот для памяти с номером «1». В противном случае плата остановится на посткоде b0 b7 b9.
Информация о том, что для успешного запуска необходимо занять минимум 2 слота (встречается в описании у некоторых продавцов) не соответствует действительности.
Загрузка останавливается на пост-кодах 73 иили D6. Спикер пищит 5 раз
Решение проблемы на видео:
Кратко: для исправления проблемы в биосе во вкладке Boot нужно найти параметр Fast Boot и установить в положение Disabled.
Не получается нормально настроить smartfan
Начать можно с настроек на фото и подстроить под себя, учитывая используемый процессор и охлаждение.
Проблемы при установке или работе Linux или Хакинтош
Попробуйте прошиться на биос от iEngineer, в них разработчиком внесены правки для более корректной работы данных ОС.
Huananzhi Gaming X99-TF
Huananzhi X99-TF — материнская плата для сокета 2011-3, анонсированная в конце лета 2019. Модель выделяется современным дизайном, ранее не присущим китайским платам, а также имеет некоторые уникальные особенности.
На данный момент это одна из самых удачных китайских плат для данного сокета.
Как понять какую версию Bios прошивать
Перед тем, как переходить к прошивке, нужно выяснить, какая ревизия платы нам досталась и чего мы хотим добиться прошивкой.
Определяем ревизию платы
К сожалению, с первого взгляда довольно сложно понять, что за версия платы перед нами. Единственное значимое различие — у первой ревизии есть маркировка X99-G335J ver2.0 возле 24pin колодки. Но для надежности всё же лучше проверить маркировку мультиконтроллера.
Условно, ревизии можно разделить на старые (с мультиконтроллером nuvoTon nct5532d) и новые (с мультиконтроллером nuvoTon nct5567D-B). Сам мультиконтроллер находится чуть выше спикера.
Если плата первой ревизий с мультиконтроллером nuvoTon nct5532d
Считаем, что нам повезло. Смело скачиваем биос от 2020-05-25 (рекомендую мод версию от Кота), прогоняем его через Ultimate Patcher Tool и прошиваем любым удобным способом (можно прямо из под Windows через тот же UPT).
Получаем максимально возможный функционал, стабильность и хорошее настроение.
Если плата последней ревизии с мультиконтроллером nuvoTon nct5567D-B
Здесь всё будет зависеть от наличия программатора, а также вашего желания получить максимально возможный функционал (и еще немного от удачи).
Самый безопасный вариант
- Смотрим на дату биоса, с которым пришла плата (строка Build date and time в стартовом окне при заходе в биос)
- Идем на гитхаб к Коту и находим версию с такой же датой, скачиваем
- Если нужен анлок ТБ — делаем его через S3TurboTool
- Прошиваем любым удобным способом (можно прямо из под Windows через тот же S3TurboTool).
Преимущества данного варианта: минимальный риск окирпичить плату, доступ к таймингам, работоспособность всех аудио портов.
Недостатки: отсутствие возможности изменить тайминг Command Rate (CR), скорее всего отключенный ECC, вероятно нерабочий функционал для разгона CPU с разблокированным множителем, отсутствие возможности использовать Ultimate Patcher Tool.
Прошивка модифицированного биоса от 2020-05-25
- Скачиваем модифицированную версия биоса от 2020-05-25 с перенесенными модулями для аудио из биоса от 11.05.21 и исправленным дескриптором.
- Прогоняем биос через Ultimate Patcher Tool версии 2.2 или новее. Программа автоматически исправит ошибку, связанную с самопроизвольной загрузкой системы в режиме Recovery. Опционально добавляем анлок, возможность андервольтинга и фикс работы smartfan.
- Прошиваем любым удобным способом (можно через тот же Ultimate Patcher Tool)
Преимущества данного варианта: тайминги, ECC, работа всех аудио портов, все преимущества Ultimate Patcher Tool.
Недостатки: не замечены, однако на всякий случай всё же лучше иметь под рукой программатор.
Прошивка биоса от iEngineer
На этот раз будем использовать стороннюю прошивку от iEngineer. Разработчик сделал отдельную версию для ревизий с мультиконтроллером nuvoTon nct5567D-B. Оригинальная версия имеет заблокированные регионы и предназначена только для прошивки программатором, но существует и её модификация, которую можно прошить без него. Еще одно преимущество модифицированной версии — 100% корректная работа всех аудио-портов.
- Скачиваем оригинальную или модифицированную версию (ссылка ниже на этой странице)
- Если нужен анлок ТБ — делаем его через S3TurboTool или Ultimate Patcher Tool.
- Прошиваем соответствующим способом
Преимущества данного варианта: минимальный риск окирпичить плату, доступ к таймингам (в том числе Command Rate) , рабочий ECC, поддержка разгона для процессоров с разблокированным множителем, некоторые правки для более корректной работы ОС Linux или Хакинтош.
Недостатки: Возможны некоторые отличия от стокового биоса (например, работа smartfan, звуки спикера при включении и т.п.).
Файлы и способы прошивки
- Прошить биос можно с помощью утилит S3TurboTool или Ultimate Patcher Tool (прошивка в обоих случаях выполняется с помощью FPTW).
- Можно воспользоваться самим FPTW без сторонних утилит: скачиваем FPTW 9.1.10, открываем командную строку (от администратора) и прошиваем биос прямо из Windows командой fptw64 -bios -f bios.bin. Где bios.bin (или ROM) — модифицированный биос, который нужно скопировать в папку с fpt. Само собой, в командной строке нужно сначала перейти в папку с fpt командой cd.
- Хорошо знакомый по 2011 сокету метод с загрузочной флешкой и обычным FPT.
- С помощью загрузочной флешки можно прошиться через Afudos
- Еще один вариант прошивки из под Windows — Afuwin
- Прошивка с помощью утилиты mi899
- Ну и конечно самый надежный способ — программатор.
После прошивки обязательно сделайте сброс настроек.
Биосы для Huananzhi X99-TF, а также всевозможные модифицированные версии, выполненные на их основе, совместимы с X99-F8 при условии совпадения мультиконтроллеров плат. Однако, гарантировать 100% успех для каждой версии нельзя, поэтому экспериментировать желательно только при наличии программатора.
Биосы для первых ревизий с nuvoTon nct5532d
- F8 (old rev)
Родной биос и версия с удаленным микрокодом для хака ТБ. BIOS Date: 10/28/2019 Ver: GHX99014
ббиос X99-F8, GHX99014, 10/28/2019 Изменения: 1. Удален микрокод 06F2 2. Разблокирован пункт «CPU C State Control» в «IntelRCSetupAdvanced Power Management Configuration» 3. Значение «CPU C State ControlCPU C6 Report» выставлено в «Disable» по умолчанию
Биос от iEngineer для плат старой ревизии (с мультиконтроллером nuvoTon nct5532d). Только для прошивки программатором. Отсутствует CSM, видеокарты без UEFI работать не будут!
- Биос от Кота на основе оригинального от 2020/05/25. Рекомендуемая версия для плат первой ревизии. Без встроенного анлока, подходит для S3TurboTool или Ultimate Patcher Tool.
Биосы для новых ревизий с nuvoTon nct5567D-B
- CX99DE29FIT_ALC883_887_888
Биос от iEngineer для ревизий с мультиконтроллером nct5567D-B. Версия с разблокированными регионами и с перенесенными модулями для аудио (ALC883, ALC887 и ALC888) (спасибо nalex), возможна прошивка без программатора.
HNX99F8_200525_kot_v008_D0443EE1_ALC883_887_888
Модифицированная версия биоса от 2020-05-25 (с правками от Кота) с перенесенными модулями для аудио из биоса от 11.05.21 и правленным дескриптором в таблице VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) от Nalex.
Характеристики
| Сокет | LGA 2011-3 |
| Чипсет | X99 C612 |
| Поддерживаемые процессоры | Intel Core, Xeon 1600, 2600 (v3, v4) |
| Поддерживаемая оперативная память | 8 х DDR4 DIMM, четырехканальная, поддержка ECC и non-ECC памяти Максимальная частота: 2400 Мгц Максимальный объём: 256 Гб |
| Управление таймингами | Да |
| Слоты расширения | 3 x PCI-e x16 2 x PCI-e X1 |
| Дисковая подсистема | 8 x SATA 3.0 2 x M2 Nvme |
| Разъемы для вентиляторов | 1 x для процессорного кулера (4 pin) 3 x для корпусных вентиляторов (3 pin) |
| Порты | 2 x PS/2 4 x USB 3.0 (+ выносные на корпус) 4 x USB 2.0 (+ выносные на корпус) 1 x LAN 7.1 audio (ALC892) Spdf out 1 x Wi-fi M2 |
| Форм-фактор и Размеры, мм | ATX, 300 x 244 mm. |
| Примерная цена | 9 000 — 11 000 руб. |
Внешний вид платы на этот раз более уникален, чем у Huananzhi X99-TF, хотя все последние веяния моды присутствуют и здесь. В радиатор vrm интегрированы 2 небольших кулера, плата имеет встроенную заднюю панель и металлизированные порты pci-e x16. В нижнюю часть кожуха встроена приятная зеленая подсветка. Подсистема питания не изменилась, по прежнему состоит из 6 фаз. Присутствует индикатор пост-кодов и кнопки включения и перезагрузки.
Используются мосфеты QM3092M6 и QM3098M6
В остальном, перед нами всё та же X99-TF, но в другой расцветке и с 8 слотами DDR4.
Прочие материнские платы 2011-3
О ревизиях и биосах
Как и в случае с Huananzhi x99-TF, в дальнейшем было выпущено несколько новых ревизий платы, считающихся уже не столь удачными, как первая версия.
Изменения в технических характеристиках
Изменениям подверглись:
- Подсистема питания
- Мультиконтроллер
- Аудиочип
- Чип биоса
Основные отличия:
| Старая ревизия | Новые ревизии | |
| Подсистема питания (мосфеты) | QM3092M6 (56A8.4mΩ) + QM3098M6 (128A3mΩ) | 3NA7R2 (52A7.2mΩ) + 3NA3R4 (75A3.4mΩ) или EMB07B03HR (50A7mΩ) + EMB04N03H (75A4mΩ) |
| Мультиконтроллер | nuvoTon nct5532d | nuvoTon nct5567D-B |
| Аудиочип | ALC892 | ALC883ALC887ALC888 |
| Чип биоса | Winbond 25Q128 (JVSQ FVSG JV BV FV) | Macronix MX25L12833F (возможны также платы с Winbond) |
Упростилась подсистема питания, изменился мультиконтроллер, появилось больше вариантов аудиокодеков и сменился чип биоса. Вроде бы ничего критичного? К сожалению, не всё так просто. Изменения произошли и в биосах, к тому же появились проблемы совместимости биосов от разных ревизий.
Изменения в биосах
За время существования x99-F8, Huananzhi выпустили по меньшей мере 7 биосов (различать их удобнее всего по дате выпуска), причем отличия между некоторыми версиями довольно существенны. Также существует несколько версий прошивки от стороннего разработчика iEngineer.
Ключевые отличия выпущенных биосов полностью аналогичны версиям для Huananzhi x99-TF.
Помимо функционала самих биосов, нас также будет интересовать работоспособность утилиты Ultimate Patcher Tool (сокращенно UPT), так как с её помощью можно исправить работу smartfan после выхода системы из сна, а также применить хак ТБ и управлять напряжениями прямо из биоса.
Какие параметры нас интересуют:
- Работа ECC (автоматического исправление ошибок ram). Работать ECC модули памяти будут на всех версиях биос, но само исправление ошибок может быть отключено.
- Возможность изменять тайминг Command Rate (CR). В некоторых версиях биос данный тайминг равен 3T и нет возможности его изменить.
- Работоспособность всех аудиовыходов. В зависимости от установленного аудиочипа и версии биос могут работать как все выходы, так и только стандартный выход на 2.0 колонки + выход для микрофона. При отсутствии 5.17.1 аудиосистемы данный пункт может быть некритичен.
- Разгон CPU с разблокированным множителем. Важен только для владельцев таких процессоров.
- Работоспособность Ultimate Patcher Tool. К сожалению, утилита работает далеко не со всеми версиями прошивки. Прошивка несовместимой версии может привести к окирпичиванию платы, после чего придется восстанавливать биос программатором.
- Помимо этого существуют и другие менее значимые параметры (скорость включения, работа датчиков температуры, нюансы работы smartfan и т.д.), учитывать которые сейчас нет возможности.
| Версия bios | Поддержка ECC | Возможность изменять тайминг Command Rate (CR) | Работоспособность всех аудиовыходов | Разгон CPU с разблокированным множителем | Работоспособность Ultimate Patcher Tool |
| 2020-05-25 | + | + | Для плат первой ревизии | + | Для плат первой ревизии |
| 2020-08-17 | — | + | Для плат первой ревизии | + | — |
| 2020-08-26 | — | — | Для плат первой ревизии | + | — |
| 2021-01-20 | — | — | ? | ? | — |
| 2021-05-11 | — | — | ? | ? | — |
| 2021-09-15 | — | — | Для плат новой ревизии | ? | — |
| 2021-12-13 | + | — | Для плат новой ревизии | ? | ? |
|
CX99DE28 (iEngineer) |
+ | + | ? | + | ? |
| CX99DE29 (iEngineer) | + | + | ? | + | + (кроме smartfan) |
Что стоит знать о версиях биос:
- Почти все последние официальные версии не имеют возможности редактировать тайминги памяти. Для доступа к такому функционалу лучше сразу воспользоваться модифицированными версиями. Взять их можно, например, здесь.
- Биос от 2020-05-25 безоговорочно считается лучшим. Эта версия идеальна для плат первых ревизий с мультиконтроллером nuvoTon nct5532d. Однако, с новыми ревизиями могут возникнуть проблемы: неработоспособность 5.17.1 акустики, несовместимость с UPT или другие недостатки. В некоторых случаях прошивка оригинальной версии на платы последней ревизии и вовсе приводит к окирпичиванию.
- К счастью, на данный момент уже существует модифицированная версия биоса от 2020-05-25, где все указанные проблемы решены. Данный мод можно без особой боязни прошивать на платы последней ревизии.
- Все последующие биосы вплоть до 2021-09-15 практически одинаковы. Здесь нет рабочей ECC, тайминг Command Rate (CR) принудительно равен 3, а Ultimate Patcher Tool приводит к окирпичиванию. В биосе от 2021-12-13 китайцы включили ECC, однако, судя по всему, на этом отличия заканчиваются.
- iEngineer выпустил версию биос как для старых ревизий (CX99DE28), так и для новых плат с мультиконтроллером nct5567D-B (CX99DE29). Оригинальные версии от данного разработчика имеют заблокированные регионы, поэтому прошивка (как и возврат) возможны только с помощью программатора. Тем не менее, существуют и модифицированные версии с открытыми регионами, которые можно прошить более привычным методом.
- UPD: появилась модифицированная версия биоса CX99DE29 от iEngineer с перенесенными модулями аудио для кодеков ALC883, ALC887 и ALC888.
Какие выводы можно сделать из всего этого:
- Первые ревизии платы были лучше
- Покупая новую ревизию нельзя быть точно уверенным во всех её характеристиках
- При покупке платы новой ревизии желательно приобрести также программатор (вполне подойдет недорогой CH341A).
Bios и разгон
Стоковая версия биоса платы ничем не отличается от версии для X99-TF. Возможности:
- Разгон процессоров с разблокированным множителем и контроллера памяти
- Управление напряжением на цп и контроллер памяти
- Управление таймингами оперативной памяти
- Максимальная частота памяти для процессоров с разблокированным множителем — 2400 Мгц. Для остальных — согласно характеристикам cpu.
Блокировка турбо-буста
Выполняется по инструкции и позволяет зафиксировать максимальную частоту ТБ на все ядра. Данный хак возможен только для процессоров Haswell степпинга pre-QS и выше.
Видео-инструкция по блокировке на X99-TF подходит и для X99-F8:
Разгон множителем
Выполняется из Bios. Разумный предел для Xeon e5 1650 v3: 4.3 — 4.5 ГГц, но при наличии хорошей системы охлаждения можно попробовать выжать и больше.
Один из предложенных вариантов настроек:
Небольшая справка по настройкам разгона (дорабатывается):
Настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLRRing.
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.
Файлы и способы прошивки
- С помощью утилиты mi899 (наиболее простой способ для людей, ранее не сталкивавшихся с прошивкой материнских плат)
- Способ прошивки из под Windows: скачиваем FPTW 9.1.10, открываем командную строку (от администратора) и прошиваем биос прямо из Windows командой fptw64 -bios -f bios.bin. Где bios.bin (или ROM) — модифицированный биос, который нужно скопировать в папку с fpt. Само собой, в командной строке нужно сначала перейти в папку с fpt командой cd.
- Хорошо знакомый по 2011 сокету метод с загрузочной флешкой и обычным FPT.
- С помощью загрузочной флешки можно прошиться через Afudos
- Еще один вариант прошивки из под Windows — Afuwin
- Ну и конечно самый надежный способ — программатор.
После прошивки рекомендуется сделать сброс настроек.
Родные биосы для Huananzhi X99-TF, а также всевозможные модифицированные версии, выполненные на их основе, успешно прошиваются и на X99-F8. Однако, поскольку проверить работоспособность каждой версии не представляется возможным, на всякий случай рекомендуется иметь под рукой программатор.
- F8
Родной биос и версия с удаленным микрокодом для хака ТБ. BIOS Date: 10/28/2019 Ver: GHX99014
Оригинальный биос X99-F8, GHX99014, 10/28/2019 Изменения: 1. Удален микрокод 06F2 2. Разблокирован пункт «CPU C State Control» в «IntelRCSetupAdvanced Power Management Configuration» 3. Значение «CPU C State ControlCPU C6 Report» выставлено в «Disable» по умолчанию
Биос от Кота на основе оригинального от 2020/05/25. Помимо стоковых биосов и их модифицированных версий, существует также прошивка от заграничного разработчика iEngineer. Предложенный им вариант bios имеет достаточно серьезные отличия от стоковой версии, но прошивка (как и возврат) возможны только с помощью программатора.
Настройка автоматической регулировки скорости вращения вентилятора (Smart Fan Control PWM)
Примечание: Автоматическое регулирование скорости вращения вентилятора работает только с системами охлаждения, с поддержкой PWM — широтно-импульсная модуляция. Опция CPU Smart Fan Control позволяет задействовать функцию автоматического регулирования скорости вращения вентилятора компьютера в зависимости от температуры процессора (с повышением тепловыделения процессора скорость вращения вентилятора кулера возрастает и наоборот).
Спецификация:
Сокет LGA2011-3Чипсетc612Форм-факторATX 300*244ммТип памяти_DDR4 / DDR3///
HUANANZHI X99 F8
- Сокет: LGA 2011-3
- Чипсет: Intel с612
- Форм-фактор: ATX
- PCI разъем: 2*PCI-e x16, 2*PCI-e x1, 1*PCE-e x4
- Поддерживаемые процессоры: Intel Xeon (v3, v4)
- Слотов памяти: 8*DDR4 (Поддержка ECC Reg)
- Оперативная память поддерживается: DDR4 1866,2133,2400Mhz
- Макс.объём памяти: 256Gb
- Интерфейсы: 1*RJ45 , 8*SATA3.0, 2*PS/2, 4*USB2.0, 4*USB3.0, 2*M.2 PCE-E NVME:2230,2242,2260,2280 /1*M.2 WIFI
- Сетевая карта: RTL8111H
- Размер: 300*244 мм
- Звук: ALC 892
- Встроенные кнопки сброса и включения питания.
- Встроенный 2-значный светодиодный индикатор Post кодов для легкой диагностики
HUANANZHI X99 T8
- Сокет: LGA 2011-3
- Поддерживаемые процессоры: E5 2678v3/2696v3/2629v3/2649v3/2669v3/2676v3
- Чипсет: Intel с612
- Форм-фактор: ATX
- PCI разъем: 2*PCI-e x16, 2*PCI-e x1, 1*PCE-e x4
- Поддерживаемые процессоры: Intel Xeon (v3, v4)
- Слотов памяти: 8*DDR3 (Поддержка ECC Reg)
- Оперативная память поддерживается: DDR3 1333/1600/1866Mhz
- Макс.объём памяти: 256Gb
- Интерфейсы: 1*RJ45 , 8*SATA3.0, 2*PS/2, 4*USB2.0, 4*USB3.0, 2*M.2 PCE-E NVME:2230,2242,2260,2280 /1*M.2 WIFI
- Сетевая карта: RTL8111H
- Размер: 300*244 мм
- Звук: ALC 892
- Встроенные кнопки сброса и включения питания.
- Встроенный 2-значный светодиодный индикатор Post кодов для легкой диагностики
Габариты и вес
Вес: 1.4 кгСортировка:Дата добавления (начиная с новых)Дата добавления (начиная со старых)Показать:1020304050
Разблокируем тайминги (для X79T v1.02 — 1.03)
С помощью этой простой инструкции мы сможем буквально за 10 минут разблокировать управление таймингами, которое изначально присутствует, но скрыто в биосе платы X79-Turbo (в народе PlexHD). Возможно, подобное меню будет встречаться и в некоторых других китайских платах.
Как обычно, все действия выполняются только на ваш страх и риск.
Скрытые тайминги присутствуют только в ревизиях платы 1.02 — 1.03. В ревизии 1.01 их нет и разблокировать их не получится.
В данном случае для разгона памяти не требуется ram-патч, выполняемый через HEX-редактор по этой инструкции.
- https://isborka.ru/materinskie-platy-2011-3/
- https://abgreyd.servis2010.ru/huananzhi-x99-f8
- https://technika66.ru/kak-nastroit-taymingi-x99/
- https://xeon-e5450.ru/socket-2011-3/huananzhi-x99-f8/
- https://fasad-adelante.ru/huananzhi-x99-f8-razgon-po-shine/
